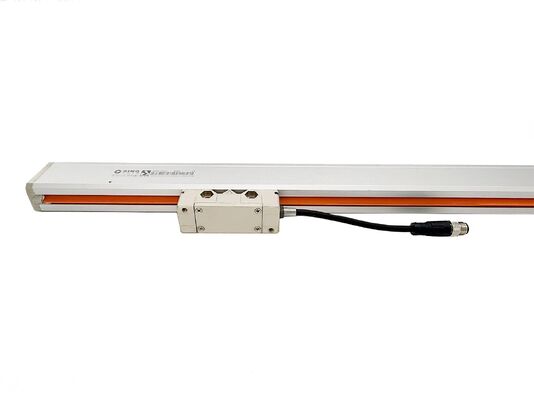

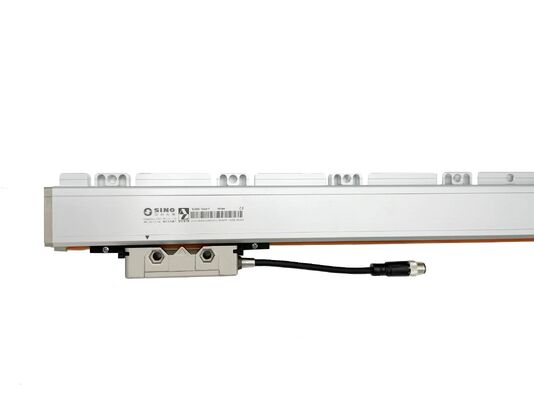

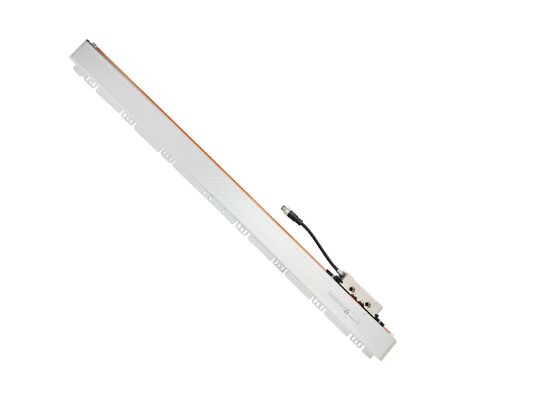

Ruler de grille linéaire absolue NC600 Capteur de haute précision pour machines-outils CNC

Ruler de grille linéaire absolue NC600 Capteur de haute précision pour machines-outils CNC

L'encodeur linéaire absolu NC600 dispose d'un véritable système de position absolue, fournissant des valeurs de position instantanées lors de l'allumage sans avoir besoin d'un homing.
Idéal pour les moteurs linéaires, les machines-outils CNC, les lignes de production automatisées, les instruments scientifiques et les systèmes de contrôle de haute précision, il garantit des performances fiables dans diverses applications.

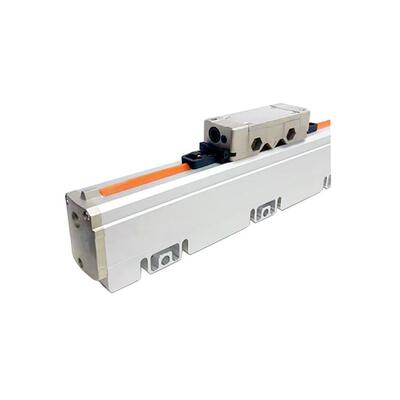

Construite sur notre technologie exclusive, la série adopte un boîtier en aluminium scellé avec des bandes d'étanchéité à double couche.Cette structure robuste protège efficacement le verre du codeur et la tête de lecture de la poussière, débris et fluides de coupe, assurant une longévité dans des environnements difficiles.

Qualité certifiée mondialement: le système de gestion de la qualité ISO, ainsi que les certifications internationales CE et RoHS garantissent la pleine conformité.
Compatibilité polyvalente: Des spécifications complètes et de multiples protocoles de communication assurent une large applicabilité à travers divers systèmes.
Plus de 30 ans d'expertise: Des décennies d'expérience sur le marché nous permettent de consolider nos bases, de stimuler l'innovation et de progresser avec l'industrie.
Innovation indépendante: Développée au niveau national pour remplacer les technologies importées "à goulot d'étranglement" par des solutions fiables et locales.

Le codeur linéaire absolu NC600 est adapté:

• ● Systèmes robotiques complexes
• Systèmes de contrôle des procédés
• Systèmes de machines-outils·Tours CNC, fraiseuses, broyeuses, etc.
• Équipement de mesure de haute précision fonctionnant dans des conditions difficiles, telles que les vibrations, la température, les contaminants, etc.

Contenu du colis et spécifications techniques
Configuration standard:
Échelle de verre linéaire: modèle KA600, longueur de mesure standard de 2100 mm.
Tête de lecture: unité de capteur optique de haute précision.
Accessoires: montage du matériel et des câbles de connexion.
Paramètres de performance:
Résolution: disponible dans des niveaux de précision de 0,5 μm, 1 μm et 5 μm pour répondre à des exigences d'application diverses.
Personnalisation: Nous offrons des longueurs d'encodeur sur mesure (L0) allant de 1000 mm à 3000 mm, assurant un ajustement précis pour les dimensions spécifiques du lit de machine.
Système optique et principe de codage:
Mécanisme de détection optique: le codeur intègre un système de balayage optique haute résolution.il détecte les modèles de gradation optique et les convertit en signaux électriques précis pour la rétroaction de position.
L'échelle utilise des techniques de codage optique sophistiquées.
Minimisation des erreurs: L'utilisation du code gris garantit qu'un seul bit change d'état entre des valeurs consécutives.Cette caractéristique de conception fondamentale atténue efficacement les erreurs d'interprétation des données lors de transitions rapides de positionnement, améliorant ainsi la stabilité globale du système.

Résolution et conception mécanique
Résolution et précision
La résolution d'un encodeur optique absolu est fondamentalement déterminée par la densité des modèles de gradation sur l'échelle.Ce qui se traduit directement par une précision de positionnement supérieure.La résolution est généralement quantifiée en Bits ou en Counts Per Revolution (CPR).
Ingénierie mécanique pour des applications à grande échelle
L'encodeur NC600 est spécialement conçu pour une application dans les machines-outils CNC de grand format.
Rigidité supérieure: la conception met l'accent sur l'intégrité structurelle pour maintenir la stabilité sous de lourdes charges.
Configuration de support flexible: des supports mécaniques supplémentaires peuvent être intégrés à n'importe quelle position le long de l'axe du codeur.Cette caractéristique améliore considérablement la rigidité et la stabilité du système pendant le fonctionnement.
Distance de mesure étendue: disponible dans des longueurs allant de 1000 mm à 3000 mm, répondant aux exigences des grands lits de machines.
