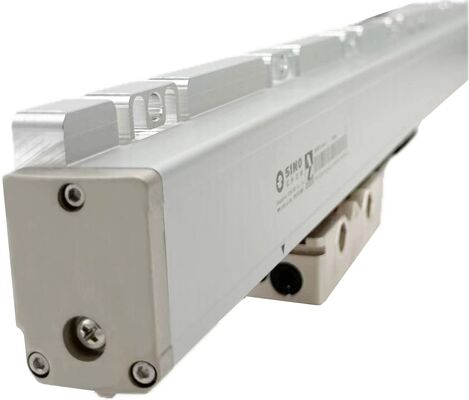

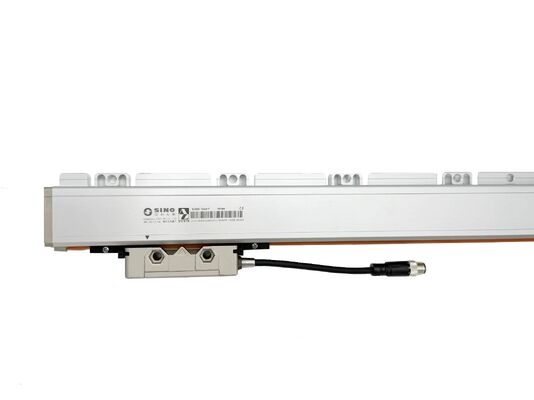

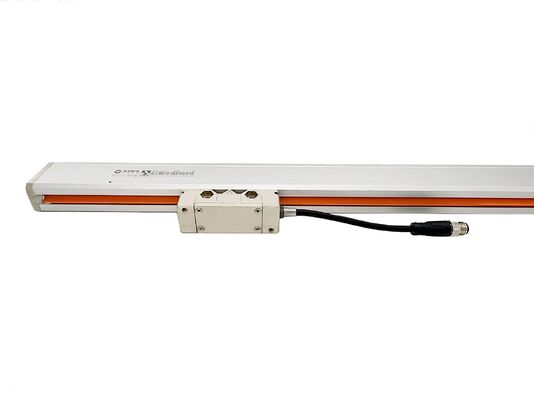

Capteur de règle à réseau linéaire absolu NC600 pour machine-outil CNC automatisée de haute précision

Règle de mesure linéaire absolue à grille haute précision NC600 pour machine-outil CNC automatisée, capteur de règle à grille absolue

L'encodeur linéaire absolu NC600 utilise un système de codage de position absolue, fournissant une valeur de position immédiate à la mise sous tension sans avoir besoin d'un axe mobile comme référence.

Il est principalement utilisé dans les moteurs linéaires, les machines-outils CNC, les chaînes de production automatisées, les instruments scientifiques et les systèmes de contrôle de haute précision.

Notre série développée indépendamment présente une structure fermée avec une coque en aluminium et des bandes d'étanchéité à double couche, protégeant efficacement le verre de l'encodeur et la tête de lecture de la poussière, des débris et du liquide de coupe.

Principales caractéristiques :

1. ● Certification du système qualité (ISO) et multiples certifications internationales (CE, RoHS)
2. ● Spécifications complètes, multiples protocoles de communication, plus grande applicabilité
3. ● Plus de 30 ans d'expérience sur le marché, consolidation des fondations et expansion de l'innovation, avancer ensemble
4. ● Développé indépendamment, remplaçant localement les technologies « goulot d'étranglement »

L'encodeur linéaire absolu NC600 est adapté pour :

● Équipement automatisé ● Systèmes robotiques complexes

● Systèmes de contrôle de processus ● Instruments scientifiques

● Systèmes de machines-outils — tours CNC, fraiseuses, rectifieuses, etc.

● Équipement de mesure de haute précision fonctionnant dans des conditions difficiles — vibrations, température, contaminants, etc.

Le paquet comprend :

Une règle de mesure linéaire en verre, KA600-2100mm.

La résolution est proposée en 0,5/1/5um.

Les besoins des clients peuvent être pris en considération lors de la fourniture de longueurs d'encodeur personnalisées (L0). (Dimensions : 1000-3000 mm)

L'encodeur possède plusieurs capteurs optiques ou détecteurs positionnés tout autour du disque ou de l'anneau. Ces capteurs détectent les marqueurs optiques lorsque le disque tourne et les convertissent en impulsions électriques.

Motifs de code : Les marquages optiques sur le disque de l'encodeur peuvent prendre diverses formes en fonction de la technique de codage utilisée. Les codes binaires fréquemment utilisés sont les codes binaires naturels et les codes Gray. Les codes Gray sont largement utilisés car ils réduisent la probabilité d'erreurs à ces sites de transition en garantissant qu'un seul bit change entre les régions adjacentes.

La quantité de marques ou de codes sur le disque détermine la résolution d'un encodeur angulaire optique absolu. Plus de marquages et une plus grande résolution angulaire sont fournis par les encodeurs à résolution plus élevée. Dans la plupart des cas, la résolution est exprimée en bits ou en comptes par révolution (CPR).

L'encodeur NC600, spécialement conçu pour les grandes machines-outils, se caractérise par

sa grande taille et sa bonne rigidité. Un support peut être ajouté à n'importe quelle position de l'encodeur pour

améliorer la rigidité et la stabilité. La longueur est de 1000~3000mm.
