Échelle de verre linéaire par SINO Affichage de lecture numérique SDS2MS à deux axes de haute précision

Affichage de lecture numérique SDS2MS à 2 axes de haute précision avec échelle en verre linéaire par SINO

vue d'ensemble de la SDS 2MS double axe numérique DRO et KA Ruler de grille

1Ce kit permet de contrôler simultanément et en temps réel le mouvement d'une machine sur deux axes, par exemple les axes X et Y d'une fraiseuse.Il vous permet de suivre l'avancement du travail de l'équipement et de vérifier si la machine-outil a atteint la position spécifiée par l'utilisateur.

2Le système d'encodeur de règle linéaire KA tire parti de la technologie magnétique.il fournit des lectures dynamiques avec une précision relativement élevéeCes lectures reflètent instantanément la position actuelle de l'équipement; grâce à cette rétroaction rapide des données, les données sont transmises à l'appareil.Les opérateurs peuvent réagir rapidement et juger si le mouvement de la machine-outil obtient les résultats souhaités.

3Le kit SDS 2MS DRO est compatible avec un large spectre de tension CA, allant de 100 à 240 volts.Chaque appareil a une tension de fonctionnement optimale et seulement lorsque cette tension requise est atteinte, le kit peut fonctionner correctement., aidant les utilisateurs à effectuer des mesures précises à des points prédéfinis.

4L'unité d'affichage DRO est dotée d'une interface intuitive, composée de boutons de fonction et d'un écran numérique.Les utilisateurs peuvent sélectionner différents boutons de fonction pour basculer entre différents types de données de mesure, ce qui facilite l'adaptation à des environnements de travail complexes.

Capacités possédées:

1Conversion rayon/diamètre.

2. conversion en mm/pouce.

3Conversion absolue/relative

4Fonction de séparation moyenne.

5Une simple fonction "R".

6Une fonction "R" lisse.

7Le trou PCD est positionné sur la circonférence.

8. 200 groupes mémoire de position zéro.

Paramètres détaillés du système de lecture numérique DRO SDS2MS:

1Compatibilité tension/fréquence: fonctionne avec AC 85V/250V et 50Hz/60Hz
2Consommation électrique: 15 watts (avec une consommation électrique de 25 volt-ampères)
3. Assignation de numéros: peut affecter des numéros à un emplacement ou à deux emplacements
4. Utilisez huit mètres de texte et de symboles pour montrer comment un écran signé de sept segments (pour deux ou trois axes) produit des données
5Poids net: 2,9 livres (ou 1,3 kilogramme)
6. Support du signal: fonctionnalités EIA-422 signaux de sortie à collecteur ouvert, signaux d'entrée TTL et une interface conviviale pour la connexion à des contrôleurs programmables
7. Prend en charge les fréquences de signal d'entrée supérieures à 100 kHz
8Options de résolution: peut être relié à des résolutions de 10 μm, 5 μm, 2 μm, 1 μm et 0,5 μm

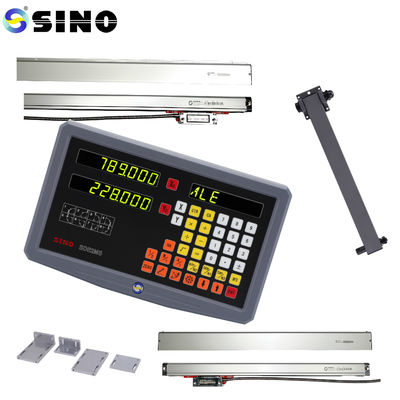

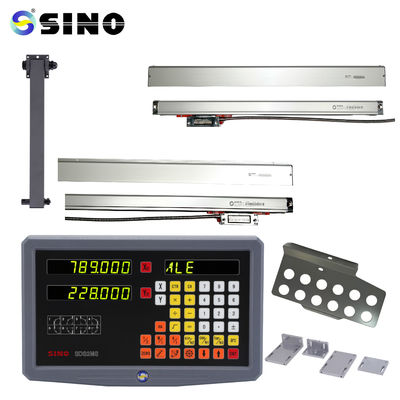

Image/photos du produit:

Je suis désolée.

Le rack sur la photo est optionnel, pas produit standard.
