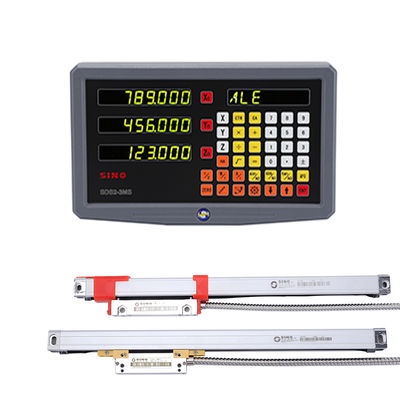

Affichage numérique TTL SINO SDS2-3MS pour lecture numérique 3 axes avec jeu de règles linéaires en verre pour fraiseuse

Affichage numérique TTL SINO SDS2-3MS à 3 axes avec ensemble de règles linéaires en verre pour fraiseuse​

L'affichage numérique DRO SINO SDS2-3MS pour tour et fraiseuse avec affichage numérique à trois coordonnées est un système d'affichage numérique conçu pour les tours et les fraiseuses. Il fournit un retour d'information précis des mesures en temps réel, permettant aux opérateurs de surveiller et de contrôler avec précision le processus d'usinage.

Caractéristiques :

Affichage SDS3MS :

Le système d'affichage numérique SDS3MS possède une interface claire et conviviale conçue pour une surveillance transparente des mesures de la machine. Avec des boutons de fonction et un clavier, il assure un fonctionnement sans effort.

Capacité multi-axes :

Le système DRO SDS2-3MS prend en charge plusieurs axes, permettant un retour d'information et un contrôle des mesures en temps réel pour divers mouvements de la machine. Cette fonctionnalité permet un positionnement précis et un usinage précis sur plusieurs axes simultanément.

Compatibilité avec les tours et les fraiseuses :

Idéal pour les tours et les fraiseuses, ce système DRO est très polyvalent et s'intègre en douceur avec différents types d'équipements. Il peut être facilement intégré aux systèmes de contrôle de machines pour un fonctionnement simplifié.

Haute précision :

Grâce à des lectures de mesure de haute précision, le système d'affichage numérique assure un contrôle précis des mouvements de la machine, permettant aux machinistes de respecter des tolérances serrées dans leurs opérations. Ce niveau de précision est crucial pour obtenir des résultats d'usinage optimaux.

Modes de mesure incrémentale et absolue :

Le système DRO SDS2-3MS offre à la fois des modes de mesure incrémentale et absolue, offrant une flexibilité pour différents besoins d'usinage. Les opérateurs peuvent facilement basculer entre les modes selon les besoins, adaptant le système aux exigences opérationnelles spécifiques.

Fonctionnalité :

Le système d'affichage numérique DRO SINO SDS2-3MS pour tour et fraiseuse permet une surveillance et un contrôle précis des mouvements de la machine pendant les opérations de tournage et de fraisage. Il offre un retour d'information des mesures en temps réel, permettant aux opérateurs d'effectuer des ajustements et des corrections pour obtenir des résultats d'usinage précis.

Ce système DRO est largement utilisé dans les opérations d'usinage nécessitant des mesures et un contrôle précis, notamment le tournage, le fraisage, le perçage et l'alésage. Il convient aux industries telles que la métallurgie, l'automobile, le travail du bois et l'aérospatiale.

Opérations de tournage : parfait pour des tâches telles que le dressage, le tournage, le conique, le filetage et le rainurage. Il assure une mesure et un contrôle précis des mouvements de l'outil, ce qui se traduit par des résultats d'usinage précis.
Opérations de fraisage : idéal pour les tâches de fraisage telles que le contournage, le rainurage, le perçage et le profilage, offrant une mesure et un contrôle précis des mouvements de la fraise pour des résultats de fraisage constants et précis.

Paramètres d'affichage numérique SINO SDS3MS

1. Plage de tension : CA 85V à 250V, 50Hz à 60Hz
2. Consommation électrique : 15W / 25VA
3. Options de coordonnées : axe unique (A), deux axes (XY), trois axes (XYZ)
4. Affichage : affichage LED à 7 segments pour les données numériques signées ; symboles d'affichage de 8 mètres
5. Poids : 2 kg
6. Signaux d'entrée : TTL, EIA-422, signal de sortie à collecteur ouvert ; compatible avec les contrôleurs programmables
7. Fréquence du signal d'entrée : > 100 kHz
8. Options de résolution : 10 microns, 5 microns, 2 microns, 1 micron, 0,5 micron

Fonctions de base

Conversion d'unités : Le système permet une conversion facile entre les millimètres et les pouces pour différentes mesures.

Transformation absolue/relative : Prend en charge la transformation transparente entre les systèmes de coordonnées absolues et relatives.

Fonction de division médiane : Une fonction "R" fluide pour diviser le périmètre d'un cercle.

Stockage des points zéro de la pièce : Il peut enregistrer jusqu'à 200 points zéro de la pièce pour une plus grande commodité dans les tâches récurrentes.

Division des trous le long d'une ligne oblique : Permet une division précise des trous le long d'un chemin incliné.

Outil de calcul mathématique : Offre une compensation de diamètre et d'autres fonctions mathématiques pour améliorer la précision d'usinage.

Autorest de l'emplacement zéro du processus de chanfreinage : Assure la restauration automatique des points zéro pendant le processus de chanfreinage.

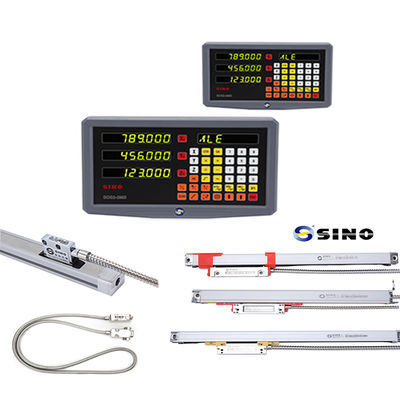

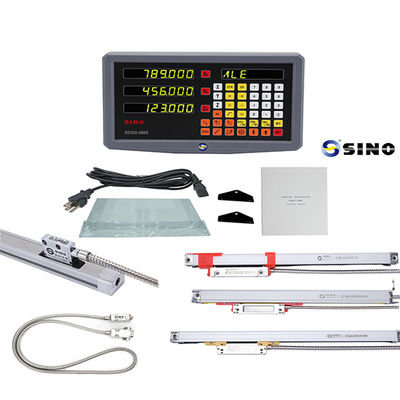

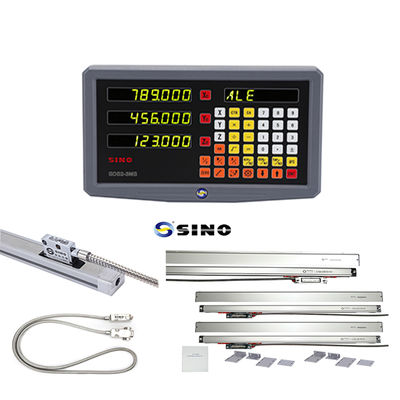

Image/photos du produit :

Le rack sur la photo est en option, pas un produit standard.
