Affichage de lecture numérique à 2 axes DRO SDS2MS avec fonction de positionnement précis

Affichage de lecture numérique DRO SDS2MS à 2 axes avec fonction de positionnement précis

Introduction à la SDS2MS:

Les caractéristiques suivantes sont présentes dans la DRO numérique SDS 2MS et le système d'échelle magnétique KA300 à 2 axes pour la correction d'erreur linéaire et la correction d'erreur non linéaire:

DRO à double axe: avec le support de ce kit pour la mesure à double axe, vous pouvez surveiller et gérer simultanément le mouvement de la machine le long de deux axes, tels que les axes X et Y dans une fraiseuse,qui vous permet de surveiller de près l'état de l'équipement.

Système d'encodeur à règle magnétique: pour fournir des mesures précises et reproductibles, le système d'encodeur à règle linéaire KA utilise la technologie magnétique.l'équilibre magnétique est monté sur l'arbre de la machine et utilisé pour offrir une rétroaction de position et surveiller l'avancement du travail en tout temps.

Large plage de tension: le kit SDS 2MS DRO est conçu pour supporter une large plage de tension pour un fonctionnement optimal entre 100 V et 240 V CA.Cette souplesse de tension assure la compatibilité avec diverses normes d'alimentation.

Interface conviviale: L'unité d'affichage DRO dispose d'une interface conviviale, généralement avec un écran d'affichage numérique et des boutons, ce qui le rend facile à utiliser.Il vous permet de basculer entre différentes mesures de u, économiser du temps de travail.

Capacités possédées:

1Conversion rayon/diamètre.

2. conversion en mm/pouce.

3Conversion absolue/relative

4Fonction de séparation moyenne.

5Une simple fonction "R".

6Une fonction "R" lisse.

7Le trou PCD est positionné sur la circonférence.

8. 200 groupes mémoire de position zéro.

Paramètres détaillés du système de lecture numérique DRO SDS2MS:

1. Plage de tension: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2Consommation de puissance de 15W: 25 va

3Coordonner le nombre: une coordonnée, deux coordonnées

4. Montrez que signés sept affichage (deux ou trois axes) informations de sortie de données en utilisant huit mètres mots montrent des symboles

5Poids net: 1,3 kg/2,9 lb

6Le signal d'entrée: TTL, EIA - 422 signal de sortie collecteur ouvert, interface pratique avec un contrôleur programmable.

7. Permettez la fréquence du signal d'entrée: > 100 KHZ

8Pour connecter une résolution: 10 microns, 5 microns, 2 microns, 1 mu m, 0,5 microns

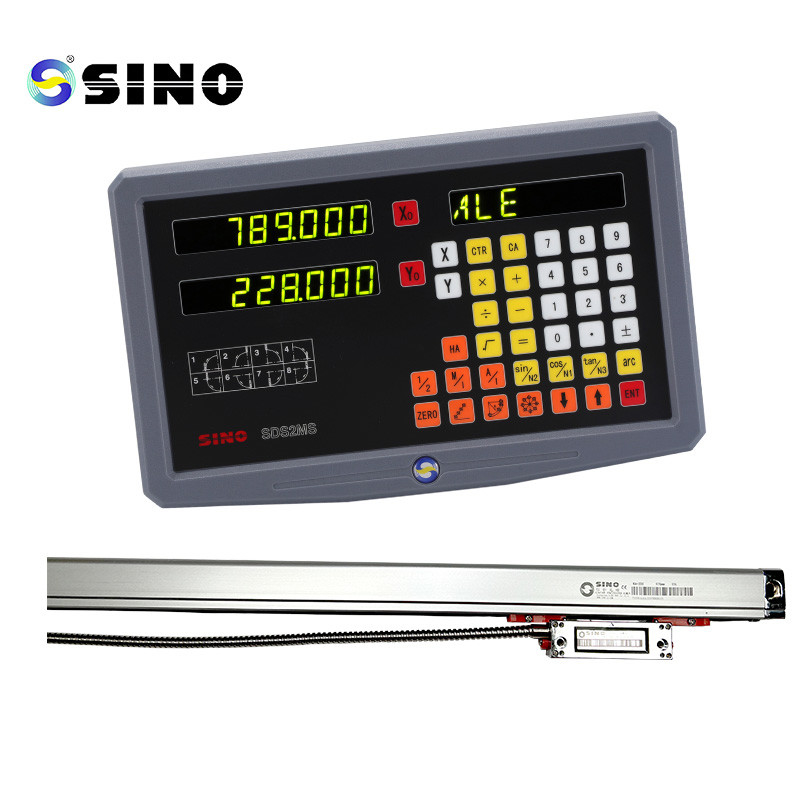

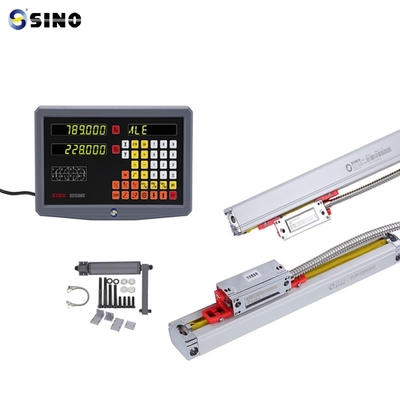

Image/photos du produit:

Je suis désolée.

Le rack sur la photo est optionnel, pas produit standard.
