Échelle de verre linéaire par SINO Affichage de lecture numérique SDS2MS à deux axes de haute précision

Affichage de lecture numérique SDS2MS à 2 axes de haute précision avec échelle en verre linéaire par SINO

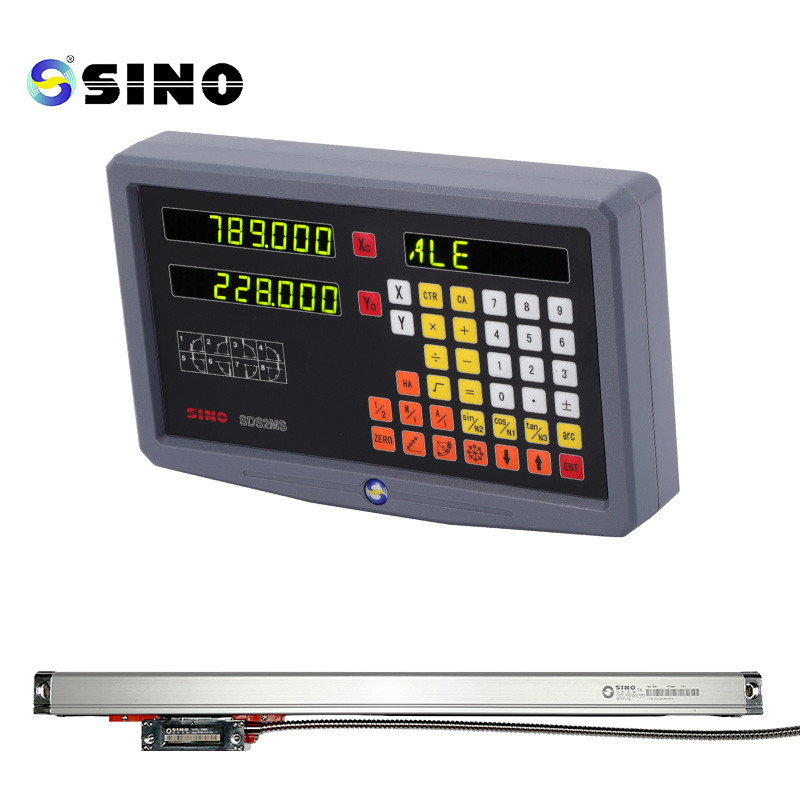

vue d'ensemble de la SDS 2MS double axe numérique DRO et KA Ruler de grille

1. DRO à double axe: Avec ce kit, vous pouvez contrôler et observer simultanément le mouvement de la machine le long de deux axes, tels que les axes X et Y dans une fraiseuse.Cela vous permet d'évaluer l'avancement du travail de l'équipement et de déterminer si la machine-outil a atteint la position cible de l'utilisateur.

2Système d'encodeur à règle magnétique: la technologie magnétique est utilisée dans le système d'encodeur à règle linéaire KA.Des lectures dynamiques relativement précises peuvent être obtenues en travaillant avec l'unité d'affichage DRO et la balance magnétique en verre qui est montée sur l'arbre de la machineLa position de l'équipement peut être rapidement reflétée dans cette lecture. Les opérateurs peuvent réagir rapidement et évaluer si le mouvement de la machine-outil produit les effets souhaités avec une entrée rapide.

3. Large plage de tension: le kit SDS 2MS DRO fonctionne bien avec une plage de tension de 100 à 240 volts AC. Chaque gadget a une tension de fonctionnement appropriée,et il ne peut fonctionner correctement et aider les utilisateurs à prendre des mesures précises à des points prédéterminés lorsque la tension nécessaire est atteinte.

4. Interface conviviale: L'unité d'affichage DRO dispose d'une interface facile à utiliser composée de boutons et d'un écran d'affichage numérique.Les utilisateurs peuvent choisir différents boutons de fonction pour basculer entre différentes données de mesure pour faire face à des environnements de travail complexes.

Capacités possédées:

1Conversion rayon/diamètre.

2. conversion en mm/pouce.

3Conversion absolue/relative

4Fonction de séparation moyenne.

5Une simple fonction "R".

6Une fonction "R" lisse.

7Le trou PCD est positionné sur la circonférence.

8. 200 groupes mémoire de position zéro.

Paramètres détaillés du système de lecture numérique DRO SDS2MS:

1- Plage de tension: de 50 Hz à 60 Hz, AC 85 v à 250 v
2.15w utilise 25 va d'électricité.
3Assignez le numéro à un ou deux emplacements.
4. Utilisez huit mètres de mots et de symboles pour démontrer comment un affichage signé sept (deux ou trois axes) donne des informations de données.
5- Poids net: 2,9 livres/1,3 kilogramme
6Le signal de sortie du collecteur ouvert EIA-422, le signal d'entrée TTL et une interface facile à utiliser avec un contrôleur programmable.
7La fréquence du signal d'entrée doit être supérieure à 100 kHz.
8Utilisez 10 microns, 5 microns, 2 microns, 1 mu m et 0,5 microns pour lier une résolution.

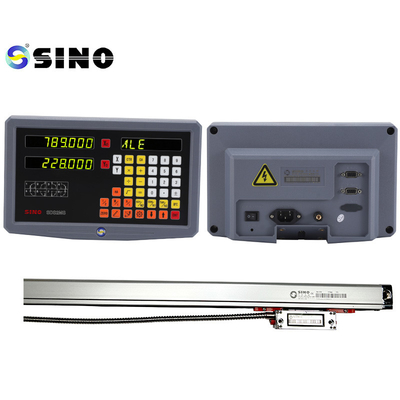

Image/photos du produit:

Je suis désolée.

Le rack sur la photo est optionnel, pas produit standard.
