Lecture numérique de la machine de fraisage à haute résolution SINO Lathe DRO avec entrée TTL

Lecture numérique 3 axes SINO Le tour DRO avec entrée TTL pour fraiseuse haute résolution

Système d'entrée TTL à haute résolution SINO à 3 axes, lecteur numérique de mesure (DRO) pour tours et fraiseuses

Description du produit:

Le SINO 3 Axis Digital Readout (DRO) est un outil de mesure numérique spécialement conçu pour les fraiseuses et les tours. Il fournit des données précises en temps réel pour les axes X, Y et Z,permettant une plus grande précision dans le positionnement et le contrôleEn outre, le système prend en charge les signaux d'entrée TTL, assurant la compatibilité avec divers types d'encodeurs.

Principales caractéristiques:

Mesure sur trois axes: le SINO DRO permet de mesurer le long de trois axes, généralement X, Y et Z, affichant avec précision la position de chaque axe,qui aide les opérateurs à surveiller et à contrôler efficacement les processus d'usinage.

Lecture numérique: Ce système DRO est équipé d'un écran numérique qui présente les positions mesurées en temps réel, garantissant des coordonnées claires et faciles à lire pour des lectures rapides et précises.

Signal d'entrée TTL:Le SINO DRO est compatible avec les signaux d'entrée TTL (Transistor-Transistor Logic), couramment utilisés avec des balances linéaires et des encodeurs rotatifs dans les fraiseuses et les tours,faciliter une intégration transparente avec les systèmes existants.

précision et résolution supérieures: le système DRO produit des pièces usinées avec des tolérances serrées en fournissant une précision et une résolution exceptionnelles,qui est nécessaire à la mesure et au contrôle précis des mouvements de la machine.

Interface conviviale: L'interface conviviale du SINO DRO réduit le temps de configuration et améliore l'expérience utilisateur en rationalisant le fonctionnement avec des sélections de menu et une navigation simples.
Modes d'affichage multiples: pour répondre aux différentes exigences d'usinage, ce système DRO offre une gamme de modes d'affichage, y compris les mesures absolues et incrémentielles, les conversions pouces/mètre,et les valeurs prédéfinies.

Spécifications du système de lecture numérique SINO SDS2-3VA + codeur à échelle linéaire


Le SDS2-3VA offre une console d'affichage universelle de haute performance adaptée aux applications de fraisage, de tour et de meulage. This three-axis system can connect up to three linear encoders and includes additional interfaces for combining axes or adapting inputs for equipment from other manufacturers—please consult the compatibility guide for encoders.

Il est doté d'un boîtier en fonte sous pression robuste et d'une membrane de panneau avant durable pour une rétroaction tactile améliorée.

Les principales caractéristiques incluent le PCD, une ligne de trous, une mémoire à 200 zéros, un affichage de rayon/diamètre et des décalages d'outils, améliorant ainsi la fonctionnalité et l'expérience utilisateur.

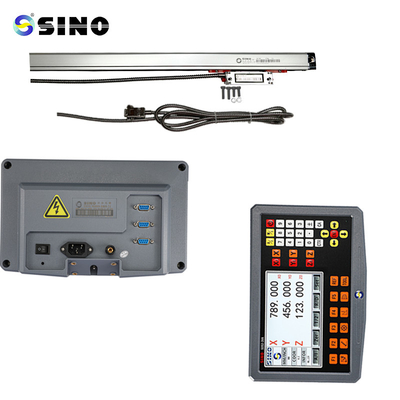

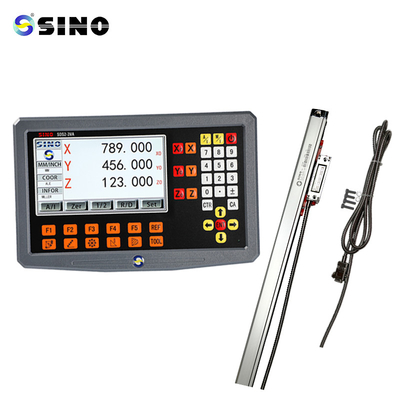

Image/photos du produit:

Le rack sur la photo est optionnel, pas produit standard.
