Affichage de lecture numérique SDS2MS à 2 axes de haute précision avec échelle en verre linéaire par SINO

Affichage de lecture numérique SDS2MS à 2 axes de haute précision avec échelle en verre linéaire par SINO

vue d'ensemble de la SDS 2MS double axe numérique DRO et KA Ruler de grille

1. DRO à double axe: avec ce kit, vous pouvez contrôler et observer simultanément le mouvement de la machine le long de deux axes, tels que les axes X et Y dans une fraiseuse.Cela vous permet d'évaluer l'avancement du travail de l'équipement et de déterminer si la machine-outil a atteint la position cible de l'utilisateur.

2. Système d'encodeur à règle magnétique: Le système d'encodeur à règle linéaire KA adopte la technologie magnétique. En coopérant avec l'unité d'affichage DRO et l'échelle en verre magnétique installée sur l'arbre de la machine,des lectures dynamiques relativement précises peuvent être obtenuesCette lecture peut refléter la position de l'équipement en temps opportun.Une rétroaction rapide peut permettre aux opérateurs de déterminer si le mouvement de la machine-outil répond aux résultats attendus et d'apporter des réponses en temps opportun.

3. Large plage de tension: la plage de tension idéale pour le kit SDS 2MS DRO est comprise entre 100 et 240 volts AC.et seulement lorsque la tension requise est atteinte, le dispositif peut fonctionner correctement, permettant aux utilisateurs de mesurer avec précision les points désignés.

4. Interface conviviale: L'unité d'affichage DRO dispose d'une interface facile à utiliser composée de boutons et d'un écran d'affichage numérique.Les utilisateurs peuvent choisir différents boutons de fonction pour basculer entre différentes données de mesure pour faire face à des environnements de travail complexes.

Capacités possédées:

1Conversion rayon/diamètre.

2. conversion en mm/pouce.

3Conversion absolue/relative

4Fonction de séparation moyenne.

5Une simple fonction "R".

6Une fonction "R" lisse.

7Le trou PCD est positionné sur la circonférence.

8. 200 groupes mémoire de position zéro.

Paramètres détaillés du système de lecture numérique DRO SDS2MS:

1. Plage de tension: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2Consommation de puissance de 15W: 25 va

3Coordonner le nombre: une coordonnée, deux coordonnées

4. Montrez que signés sept affichage (deux ou trois axes) informations de sortie de données en utilisant huit mètres mots montrent des symboles

5Poids net: 1,3 kg/2,9 lb

6Le signal d'entrée: TTL, EIA - 422 signal de sortie collecteur ouvert, interface pratique avec un contrôleur programmable.

7. Permettez la fréquence du signal d'entrée: > 100 KHZ

8Pour connecter une résolution: 10 microns, 5 microns, 2 microns, 1 mu m, 0,5 microns

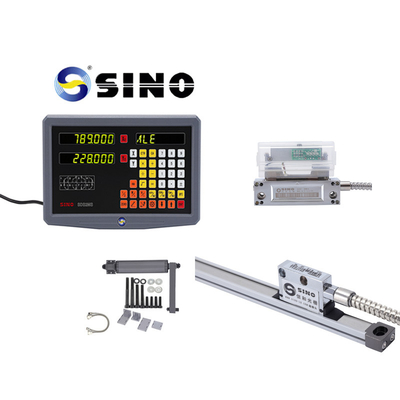

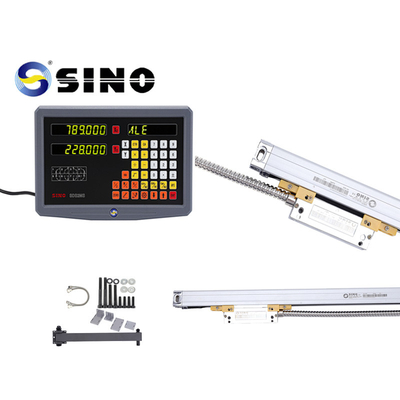

Image/photos du produit:

Je suis désolée.

Le rack sur la photo est optionnel, pas produit standard.
