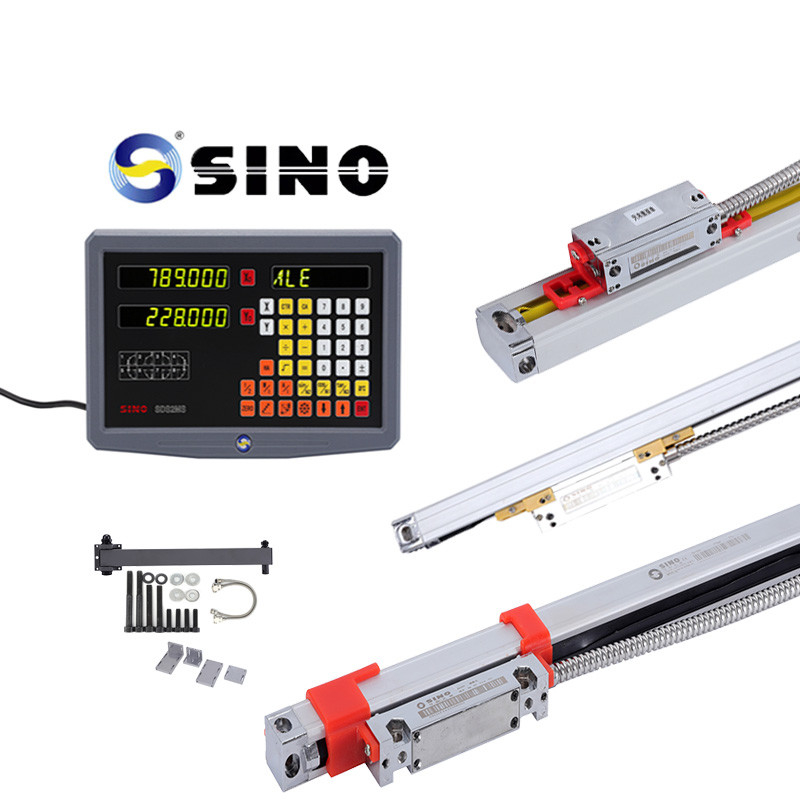

Affichage de lecture numérique SINO SDS2MS à 2 axes de haute précision avec échelle en verre linéaire

Affichage de lecture numérique SINO SDS2MS à 2 axes de haute précision avec échelle en verre linéaire

Vue d'ensemble du régulateur numérique DRO et KA à double axe SDS 2MS

1. DRO à double axe: Avec ce kit, vous pouvez contrôler et observer simultanément comment la machine se déplace le long de deux axes, tels que les axes X et Y dans le moulin.Cela vous permet d'évaluer l'avancement du travail de l'équipement et de déterminer si la machine-outil a atteint le point attendu.

2. Système d'encodeur à règle magnétique: Le système d'encodeur à règle linéaire KA adopte la technologie magnétique. En coopérant avec l'unité d'affichage DRO et l'échelle en verre magnétique installée sur l'arbre de la machine,une lecture dynamique relativement précise peut être obtenue. Cette lecture peut refléter la position de l'équipement en temps opportun.

3. Large plage de tension: la plage de tension idéale pour le kit SDS 2MS DRO est comprise entre 100 et 240 volts AC.et seulement lorsque la tension requise est atteinte, le dispositif peut fonctionner correctement.

4. Interface conviviale: L'unité d'affichage DRO dispose d'une interface facile à utiliser composée de boutons et d'un écran d'affichage numérique.Les utilisateurs peuvent basculer entre différentes données de mesure en utilisant des boutons de fonction et sélectionner les relevés appropriés pour faciliter le réglage de l'appareil.

Capacités possédées:

1Conversion rayon/diamètre.

2. conversion en mm/pouce.

3Conversion absolue/relative

4Fonction de séparation moyenne.

5Une simple fonction "R".

6Une fonction "R" lisse.

7Le trou PCD est positionné sur la circonférence.

8. 200 groupes mémoire de position zéro.

Paramètres détaillés du système de lecture numérique DRO SDS2MS:

1. Plage de tension: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2Consommation de puissance de 15W: 25 va

3Coordonner le nombre: une coordonnée, deux coordonnées

4. Montrez que signés sept affichage (deux ou trois axes) informations de sortie de données en utilisant huit mètres mots montrent des symboles

5Poids net: 1,3 kg/2,9 lb

6Le signal d'entrée: TTL, EIA - 422 signal de sortie collecteur ouvert, interface pratique avec un contrôleur programmable.

7. Permettez la fréquence du signal d'entrée: > 100 KHZ

8Pour connecter une résolution: 10 microns, 5 microns, 2 microns, 1 mu m, 0,5 microns

Image/photos du produit:

Je suis désolée.

Le rack sur la photo est optionnel, pas produit standard.
