Affichage numérique SDS2MS et règle de grille linéaire KA pour le positionnement précis des instruments de mesure

Affichage numérique SDS2MS et règle de grille linéaire KA pour le positionnement précis des instruments de mesure

Réglaire de grille numérique SDS 2MS à deux axes DRO et KA, présentant les caractéristiques suivantes:

1. DRO à double axe: ce kit vous permet de surveiller et de gérer simultanément le mouvement de la machine-outil le long de deux axes, tels que les axes X et Y dans une fraiseuse.Cela vous permet d'évaluer clairement l'état de fonctionnement de l'équipement et de déterminer si la machine-outil est dans la bonne position.

2Système d'encodage à règle magnétique: Le système d'encodage à règle linéaire KA utilise la technologie magnétique.L'unité d'affichage DRO et la balance magnétique installée sur l'arbre de la machine peuvent refléter en temps opportun la position de l'équipementLes lectures peuvent être utilisées pour suivre l'état de fonctionnement et fournir à tout moment des informations de positionnement.

3. Large plage de tension: le kit SDS 2MS DRO est sa plage de tension optimale de 100V à 240V AC. Sa capacité de régulation de tension assure la compatibilité avec diverses normes d'alimentation.Ce n'est que lorsque la tension est réglée correctement que l'appareil peut fonctionner correctement.

4. Interface conviviale: Elle est constituée de boutons et d'un écran d'affichage numérique, et l'interface de fonctionnement de l'unité d'affichage DRO est simple.En utilisant des boutons de fonction pour basculer entre différentes données de mesure, l'efficacité du travail peut être améliorée.

Capacités possédées:

1Conversion rayon/diamètre.

2. conversion en mm/pouce.

3Conversion absolue/relative

4Fonction de séparation moyenne.

5Une simple fonction "R".

6Une fonction "R" lisse.

7Le trou PCD est positionné sur la circonférence.

8. 200 groupes mémoire de position zéro.

Paramètres détaillés du système de lecture numérique DRO SDS2MS:

1. Plage de tension: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2Consommation de puissance de 15W: 25 va

3Coordonner le nombre: une coordonnée, deux coordonnées

4. Montrez que signés sept affichage (deux ou trois axes) informations de sortie de données en utilisant huit mètres mots montrent des symboles

5Poids net: 1,3 kg/2,9 lb

6Le signal d'entrée: TTL, EIA - 422 signal de sortie collecteur ouvert, interface pratique avec un contrôleur programmable.

7. Permettez la fréquence du signal d'entrée: > 100 KHZ

8Pour connecter une résolution: 10 microns, 5 microns, 2 microns, 1 mu m, 0,5 microns

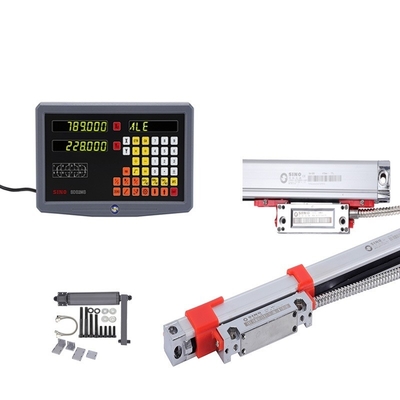

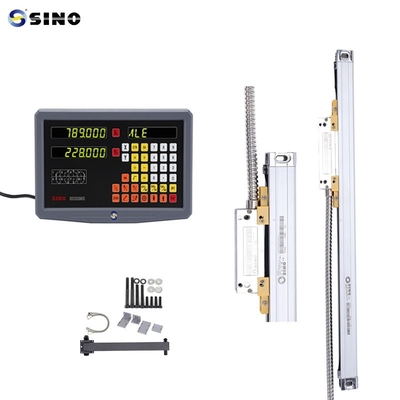

Image/photos du produit:

Je suis désolée.

Le rack sur la photo est optionnel, pas produit standard.
