Introduction à la SDS2MS:

Le système SDS 2MS DRO numérique et KA300 à 2 axes de correction d'erreur linéaire et de correction d'erreur non linéaire ont les caractéristiques suivantes:

DRO à double axe: ce kit prend en charge la mesure à double axe, vous permettant de surveiller et de contrôler simultanément le mouvement de la machine le long de deux axes, tels que les axes X et Y dans une fraiseuse,vous permettant d'observer très bien l'état de fonctionnement de l'équipement.

Système d'encodeur à règle magnétique: Le système d'encodeur à règle linéaire KA utilise la technologie magnétique pour fournir des mesures précises et reproductibles.La balance magnétique est installée sur l'arbre de la machine et utilisée avec l'unité d'affichage DRO pour fournir une rétroaction de position et suivre l'avancement du travail à tout moment.

Large plage de tension: le kit SDS 2MS DRO est conçu pour supporter une large plage de tension pour un fonctionnement optimal entre 100 V et 240 V CA.Cette souplesse de tension assure la compatibilité avec diverses normes d'alimentation.

Interface conviviale: L'unité d'affichage DRO dispose d'une interface conviviale, généralement avec un écran d'affichage numérique et des boutons, ce qui le rend facile à utiliser.Il vous permet de basculer entre différentes mesures de u, économiser du temps de travail.

Capacités possédées:

1Conversion rayon/diamètre.

2. conversion en mm/pouce.

3Conversion absolue/relative

4Fonction de séparation moyenne.

5Une simple fonction "R".

6Une fonction "R" lisse.

7Le trou PCD est positionné sur la circonférence.

8. 200 groupes mémoire de position zéro.

Paramètres détaillés du système de lecture numérique DRO SDS2MS:

1. Plage de tension: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2Consommation de puissance de 15W: 25 va

3Coordonner le nombre: une coordonnée, deux coordonnées

4. Montrez que signés sept affichage (deux ou trois axes) informations de sortie de données en utilisant huit mètres mots montrent des symboles

5Poids net: 1,3 kg/2,9 lb

6Le signal d'entrée: TTL, EIA - 422 signal de sortie collecteur ouvert, interface pratique avec un contrôleur programmable.

7. Permettez la fréquence du signal d'entrée: > 100 KHZ

8Pour connecter une résolution: 10 microns, 5 microns, 2 microns, 1 mu m, 0,5 microns

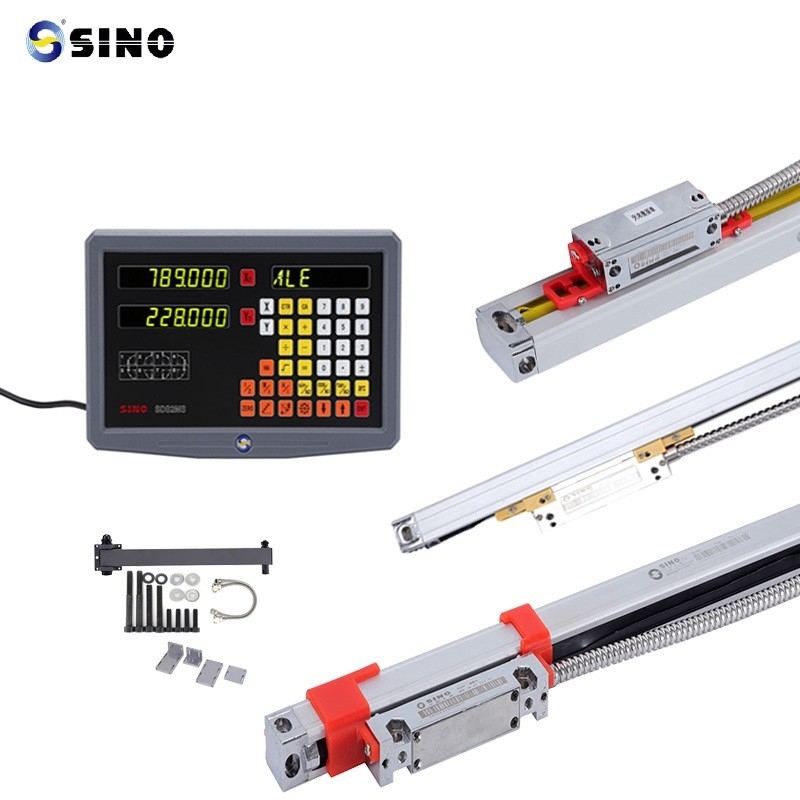

Image/photos du produit:

Je suis désolée.

Le rack sur la photo est optionnel, pas produit standard.
