Détails sur le produit:
|
| Nom de l'article: | Ruler de grille linéaire SINO | Fonction: | Machines de forage/lathes/moulins/centres d'usinage |
|---|---|---|---|
| Longueur de mesure (mm): | 30-360/70-1020/70-470/100-3000/170-1240 Les États membres doivent fournir des informations détaillée | Matériel: | Métal |
| Résolution: | 0.1 μm/0,5 μm/1 μm/5 μm | Section transversale du logement (mm): | 16*16/25*34/18*20/30*43/40*42 |
| la vitesse maximale ((m/min): | 60 | Protection d'étanchéité: | IP53 |
| Produits: | Le TTL/RS422 | période de garantie: | 1 année |
| Précision: | Pour les appareils de traitement des eaux usées, les mesures suivantes doivent être appliquées: | Point de référence: | Un dans chaque 50 mm |

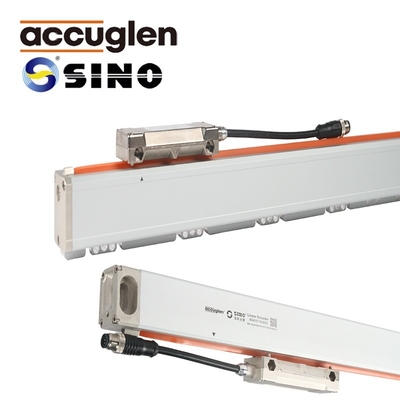

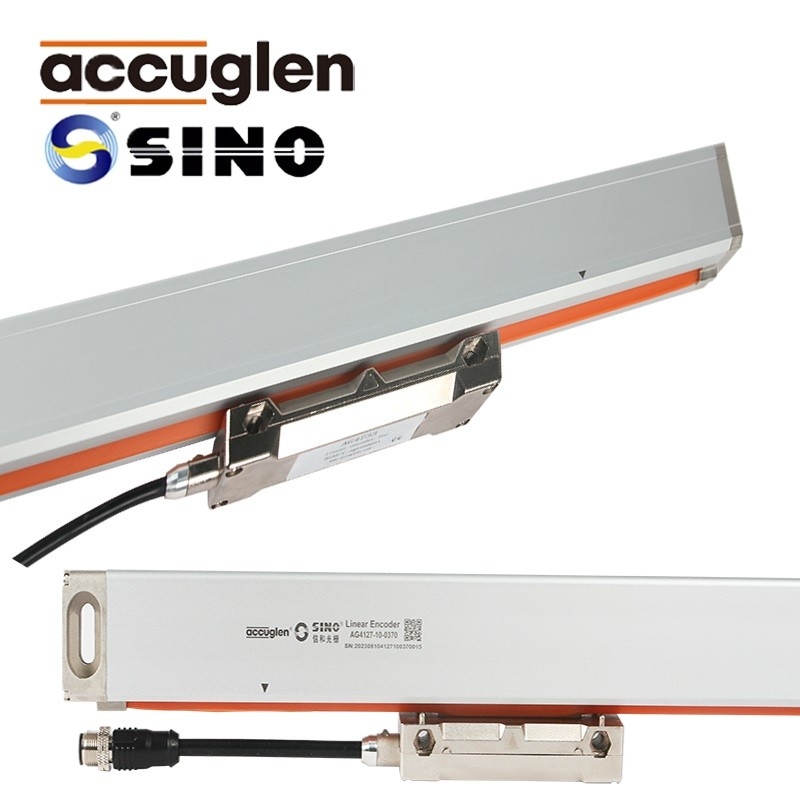

Série KA Linear Encoder Linear Optical Scale Grating Ruler Fabriqué en Chine
L'ensemble complet de la règle de grille comprend:
échelle linéaire, vis, couvre-poussière, manuel d'utilisation, accessoires d'installation
Modèle
1.KA-200:Précision:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Longueur de mesure: 30 mm-360 mm,Résolution: 1 μm/5 μm
2.KA-300:Précision:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Longueur de mesure:70mm-1020mm,Résolution:0.1 μm/0,5 μm/1 μm/5 μm
3.KA-500:Précision:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Longueur de mesure:70mm-470mm,Résolution:0.5 μm/1 μm/5 μm
4.KA-600:Précision:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Longueur de mesure:1000mm-3000mm,Résolution:0.1 μm/0,5 μm/1 μm/5 μm
5.KA-700:Précision:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Longueur de mesure:170mm-1240mm,Résolution:0.1 μm/0,5 μm/1 μm/5 μm
Définition
1- Vitesse sportive: plus de 60 mètres par minute
2- Transmission longue distance: peut être épissée jusqu'à 100 mètres
3La tête de lecture se déplace le long d'un rail de guidage avec un minimum de frottement sur le verre.résultant d'une excellente énergie cinétique du produit et d'une augmentation de la vitesse et de l'accélération maximales admissibles dans la direction de mesure
4Le réseau d'isolation multicouche et la coque protectrice en métal doux appliquée sur les câbles de signal assurent des performances étanches fiables et de bonnes performances anti-interférences
5Le corps en flocons d'alliage d'aluminium anodisé et l'extrémité en flocons chromée offrent d'excellentes performances anti-corrosion.
6Les composants soigneusement conçus sont faciles à installer et à entretenir.
installation utilisant une règle de grille à couverture complète KA-200 avec un couvercle de règle de type D, X et H
L0: longueur de mesure effective du codeur L1: dimension du trou de montage du codeur
L2: Dimension globale du codeur
Informations détaillées:
Toutes les échelles linéaires seront testées avant la livraison. Voici un échantillon du rapport de test d'une échelle.
