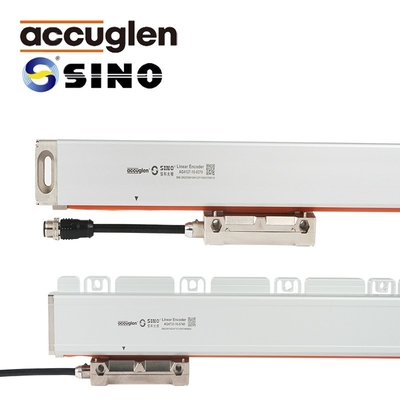

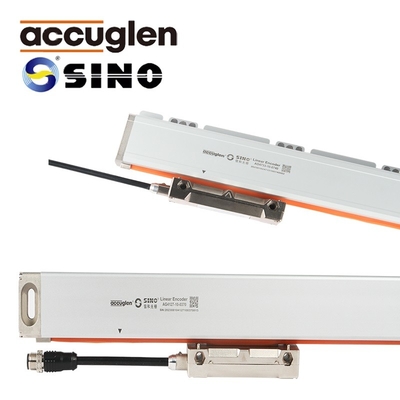

La série TTL/RS422 Signal Ka pour tour a une résolution de 0,1um/5um/1um Linear Glass Scale Encoder

La série TTL/RS422 Signal Ka pour tour a une résolution de 0,1um/5um/1um Linear Glass Scale Encoder

L'ensemble complet de la règle de grille comprend:

échelle linéaire, vis, couvre-poussière, manuel d'utilisation, accessoires d'installation

Modèle

1.KA-200:Précision:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Longueur de mesure: 30 mm-360 mm,Résolution: 1 μm/5 μm

2.KA-300:Précision:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Longueur de mesure:70mm-1020mm,Résolution:0.1 μm/0,5 μm/1 μm/5 μm

3.KA-500:Précision:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Longueur de mesure:70mm-470mm,Résolution:0.5 μm/1 μm/5 μm

4.KA-600:Précision:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Longueur de mesure:1000mm-3000mm,Résolution:0.1 μm/0,5 μm/1 μm/5 μm

5.KA-700:Précision:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Longueur de mesure:170mm-1240mm,Résolution:0.1 μm/0,5 μm/1 μm/5 μm

Notre règle de grille a les caractéristiques suivantes

1.Mouvement rapide, supérieur à 60 mètres par minute

2Les composants coulissants du roulement peuvent effectuer un mouvement de frottement minimal et un placement répété efficace le long du verre de grille.

3Le câble de signal adopte un filet en acier à isolation multicouche et une protection à coque souple en métal, qui a de bonnes performances imperméables et anti-interférences.

4En raison de l'utilisation de la technologie d'anodisation dans les matériaux en alliage d'aluminium, les écailles d'alliage chrome solides et les parties saillantes du corps sont résistantes à l'usure.

5En utilisant une grille pour localiser la position, des réglages linéaires peuvent être utilisés sur diverses machines de lecture numérique pour faciliter le traitement interne.

6Les composants personnalisés facilitent l'installation, l'entretien et la réparation des codeurs linéaires, ils sont étanches à l'eau et à la poussière et ont une longue durée de vie.

7Le codeur linéaire utilise une grille de mesure de précision en verre comme référence de mesure pour assurer une grande précision

installation utilisant une règle de grille à couverture complète KA-200 avec un couvercle de règle de type D, X et H

L0: longueur de mesure effective du codeur L1: dimension du trou de montage du codeur

L2: Dimension globale du codeur

Informations détaillées:

Toutes les échelles linéaires seront testées avant la livraison. Voici un échantillon du rapport de test d'une échelle.
