Détails sur le produit:
|
| Nom de l'article: | SINO KA200-320mm réglateur en verre en miniature | Application du projet: | combinant une technologie de lecture numérique et un petit codeur linéaire |
|---|---|---|---|
| Utilisation: | mise à l'échelle de la position du capteur | Longueur adaptée aux besoins du client: | Pour les véhicules à moteur électrique |
| Longueur: | Les pièces détachées doivent être placées à l'intérieur de l'emballage. | Matériel: | D'aluminium |
| Fonction: | MDE/latéraux/moulants/forages/mouleries | Résolution: | 0.5 μm/1 μm/5 μm |
| Surligner: | SINO KA200 Encodeur à échelle linéaire,Encodeur à échelle linéaire 5um |
||

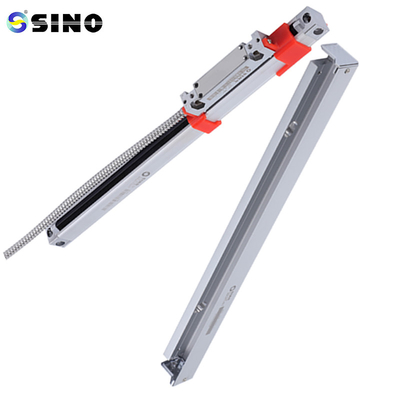

SINO Linear Scale Encoder 5um KA200 320mm Pour le tour de la machine de fraisage
le paquet contient:
En fonction de la hauteur et de la longueur d'installation qui sont accessibles, toutes sortes de réglages doivent être installés sur différentes machines.Compte tenu de l'espace limité sur la machine, le KA-200 avec une section de 16 mm*16 mm serait la meilleure option.
Le KA-200 est une règle supermince et mince qui facilite l'installation d'équipements de mesure spécialisés et leur utilisation dans certains espaces restreints.chaque règle pour la série KA de codeurs linéaires a subi un processus de contrôle de qualité rigoureux utilisant un contrôle laser dynamique.
Paramètre KA-200
30 mm à 360 mm de longueur de mesure disponible
16 mm x 16 mm de section transversale
Précision: +/- 3, 5, 10 (680 F, 1000 mm)
Une unité est égale à 50 mm.
Vélosité maximale de mesure: 60 m/s
Niveau de protection IP55
Résolution de 1 om/ 5 om (0,001 mm/ 0,005 mm)
Signal pour la sortie: TTL/EIA-422-A
Norme pour les câbles: 2 mètres
La hauteur de la barre: 0,02 mm
80mA à +5%, +5V
Plage de fonctionnement: de 0 à 45 °C
Connecteur à 9 broches
A, OV, B, vide, 4.vide, 5.Z, 6.A, +5V, 7.B et 9.Z
L0: longueur de mesure effective du codeur L1: dimension du trou de montage du codeur
L2: Dimension globale du codeur
Informations détaillées:
Toutes les échelles linéaires seront testées avant la livraison. Voici un échantillon du rapport de test d'une échelle.
