Détails sur le produit:
|
| Nom d'article: | SINO encodeur linéaire de KA500-170mm | Application du projet: | capteur optique de l'échelle 5um linéaire |
|---|---|---|---|
| Utilisation: | Mesurage du capteur de position | Longueur adaptée aux besoins du client: | 70mm/120mm/170mm/220mm |
| Longueur: | 320mm/370mm/420mm/470mm | Matériel: | Aluminium |
| Fonction: | Machine d'EDM/Lathe/Grinding/Boring Machine/CNC | Résolution: | 0.5μm/1μm/5μm |
| Surligner: | Kit DRO numérique à 2 axes LCD,Kit DRO à 2 axes à échelle linéaire |
||

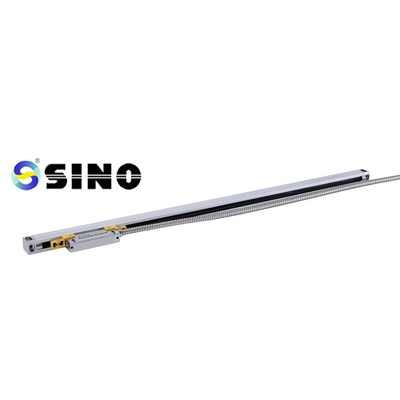

2 axes DRO Kit LCD lecture numérique affichage 5um échelle linéaire capteur optique règle d'échelle en verre pour tour fraiseuse
Le mini-codeur KA-500 est spécialement conçu pour les machines-outils avec un espace d'installation et d'utilisation restreint.Les exigences de position des clients peuvent être satisfaites.La taille est de 70 par 470 millimètres.
Le forfait comprend :
Grille échelle linéaire, 1 pièce, KA500-170mm
Il y a une résolution de 0.5um/1um/5um.
Selon les exigences des clients, des longueurs d'encodeur personnalisées (L0) peuvent être proposées. (Longueur : 70-470 mm)
| Modèle | L0 | L1 | L2 | Modèle | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0 : Longueur de mesure effective du codeur L1 : Dimension du trou de montage du codeur
L2 : encombrement codeur
Mode d'emploi
Il est nécessaire que l'utilisateur lise la description générale, les considérations de sécurité et
tout le contenu du chapitre 1 3.
En plus des considérations de sécurité, de la description générale et de toutes les informations contenues dans
Pour l'installation, les tests et la maintenance, les spécialistes doivent respecter scrupuleusement les chapitres 1 à 3.
comprendre chaque idée des chapitres 4-5.
La série de circuits intégrés SINO KA est la seule couverte par ce manuel d'utilisation.
codage linéaire.
4. Veuillez consulter les conseils de sécurité ci-dessous.Il comprend des détails cruciaux concernant
Soyez prudent lorsque vous utilisez votre codeur linéaire.
Informations détaillées :
Toutes les échelles linéaires seront testées avant la livraison.Voici un exemple de rapport de test d'une balance.
