Détails sur le produit:
|
| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| Surligner: | Lecture numérique à échelle linéaire de 120MM pour tour,lecture numérique à échelle linéaire |
||

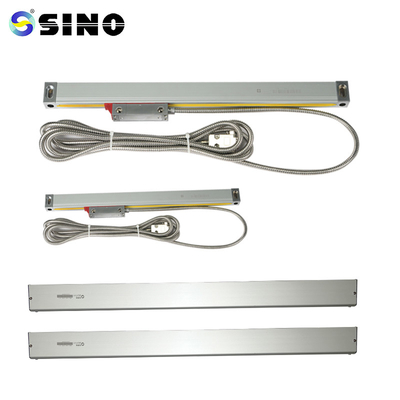

SINO KA300-120MM-5UM Lecture numérique à petite échelle linéaire pour petite fraiseuse de forage de tour
Le mini-codeur KA-500 a été spécialement créé pour les machines-outils avec un espace d'installation et d'utilisation limité.Les clients ayant des exigences de poste peuvent voir leurs demandes satisfaites.Les dimensions sont de 70 x 470 mm.
Le forfait comprend :
Grille échelle linéaire, 1 pièce, KA500-170mm
Il y a une résolution de 0.5um/1um/5um.
Selon les exigences des clients, des longueurs d'encodeur personnalisées (L0) peuvent être proposées. (Longueur : 70-470 mm)
| Modèle | L0 | L1 | L2 | Modèle | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0 : Longueur de mesure effective du codeur L1 : Dimension du trou de montage du codeur
L2 : encombrement codeur
Mode d'emploi
L'utilisateur doit parcourir la description générale, les considérations de sécurité et
l'intégralité du contenu du chapitre 1 3.
2. En plus de la description générale, des considérations de sécurité et de toutes les données
Les chapitres 1 à 3 doivent être suivis attentivement par les spécialistes pour l'installation, les tests et la maintenance.
comprendre chaque concept des chapitres 4-5.
Ce manuel d'utilisation ne couvre que la série de circuits intégrés SINO KA.
encodé linéairement.
4. Veuillez lire les recommandations de sécurité fournies ci-dessous.Il contient des informations essentielles sur
Utilisez votre encodeur linéaire avec précaution.
Informations détaillées :
Toutes les échelles linéaires seront testées avant la livraison.Voici un exemple de rapport de test d'une balance.
