Détails sur le produit:
|
Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
---|---|---|---|
Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
Surligner: | Encodeur d'échelle linéaire 5um,encodeur d'échelle linéaire de longueur de voyage de 120mm |

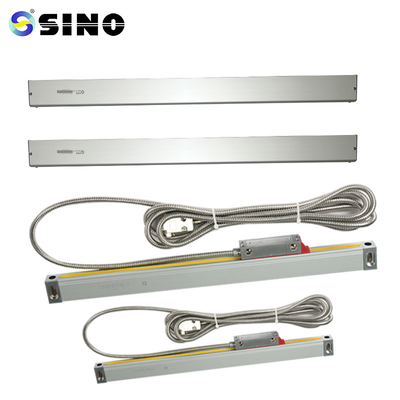

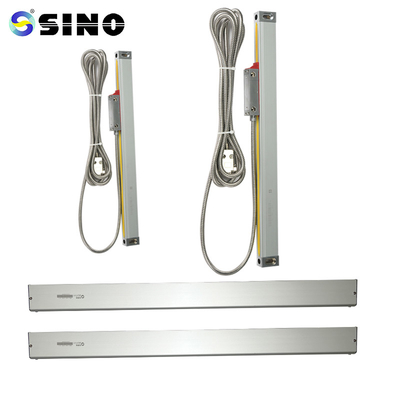

Longueur optique de voyage de l'encodeur 5um 120mm d'échelle linéaire pour la machine de tour de système de lecture numérique de 3 axes 2 axes
Le mini-codeur KA-500 est spécialement conçu pour les machines-outils avec un espace d'installation et d'utilisation restreint.Il est possible de satisfaire les besoins des clients qui ont des critères de positionnement.La longueur est de 70 x 470 mm.
Le forfait comprend :
Échelle linéaire de réseau, 1 pièce, KA500-120mm
Une résolution de 0,5/1/5 m est disponible.
Des longueurs d'encodeur personnalisées (L0) peuvent être fournies en fonction des besoins des consommateurs. (Longueur : 70-470 mm)
Modèle | L0 | L1 | L2 | Modèle | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0 : Longueur de mesure effective du codeur L1 : Dimension du trou de montage du codeur
L2 : encombrement codeur
Mode d'emploi
Il est nécessaire que l'utilisateur lise la description générale, les considérations de sécurité et
tout le contenu du chapitre 1 3.
2. En plus de la description générale, des considérations de sécurité et de toutes les informations
Les spécialistes doivent suivre méticuleusement les chapitres 1 à 3 pour l'installation, les tests et les réparations.
comprendre chaque idée des chapitres 4-5.
Seule la série de circuits intégrés SINO KA est couverte par ce guide d'utilisation.
codé linéairement.
4. Veuillez consulter les conseils de sécurité ci-dessous.Il comprend des détails cruciaux concernant
Utilisez votre codeur linéaire en toute sécurité.
Informations détaillées :
Toutes les échelles linéaires seront testées avant la livraison.Voici un exemple de rapport de test d'une balance.
