Détails sur le produit:
|
| Nom de l'article: | SINO échelle KA500 linéaire optique | Application du projet: | Encodeur linéaire avec la lecture de Digital |
|---|---|---|---|
| Utilisation: | Mesurage du capteur de position | Longueur adaptée aux besoins du client: | 70mm/120mm/170mm/220mm |
| Longueur: | 320mm/370mm/420mm/470mm | Matériel: | D'aluminium |
| Fonction: | Machine d'EDM/Lathe/Grinding/Boring | Résolution: | 0.5/1/5 μm |
| Surligner: | Échelle linéaire en verre SINO KA500,échelle linéaire en verre avec encodeur CNC |
||

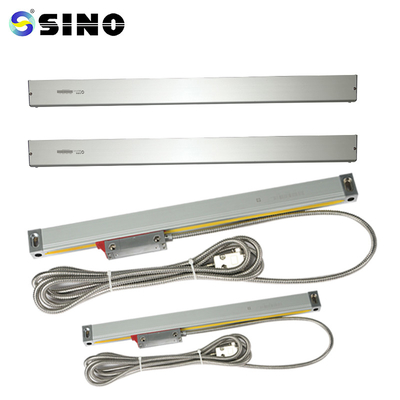

Scale linéaire de verre Scale linéaire de codeur CNC Scale pour Lectura Digital 5um
L'emballage contient:
Échelle de verre linéaire, KA500-470 mm, 1 pièce
Résolution disponible: 0,5/1/5 m.
Selon les exigences des utilisateurs, des longueurs d'encodeur personnalisées (L0) peuvent être offertes.
La position de la tête de lecture de l'échelle linéaire KA500 est déterminée à l'aide d'une technique d'encodage optique incrémentielle.il se compose d'une balance en verre ou en métal et d'une tête de lecture qui se déplace le long de la balance en synchronisation avec le mouvement de la pièce ou de l'objet de la machine à mesurerLes gradations ou marques sur l'échelle sont détectées par le capteur photoélectrique et la source lumineuse de la tête de lecture.
| Modèle | L0 | L1 | L2 | Modèle | L0 | L1 | L2 |
| Le nombre d'étoiles | 70 | 172 | 182 | Le nombre total de véhicules | 320 | 422 | 432 |
| Le nombre d'équipements | 120 | 222 | 232 | Le nombre d'étoiles | 370 | 472 | 482 |
| Le nombre d'équipements | 170 | 272 | 282 | Le nombre d'équipements utilisés | 420 | 522 | 532 |
| Le nombre d'équipements utilisés | 220 | 322 | 332 | Le nombre d'étoiles | 470 | 572 | 582 |
| Le nombre d'équipements utilisés | 270 | 372 | 382 |
L0: longueur de mesure effective du codeur L1: dimension du trou de montage du codeur
L2: Dimension globale du codeur
Informations détaillées:
Toutes les échelles linéaires seront testées avant la livraison. Voici un échantillon du rapport de test d'une échelle.
