SINO SDS2-3MS Machine de fraisage de tour DRO Système de lecture numérique avec trois affichages numériques coordonnés

SINO SDS2-3MS Machine de fraisage de tour avec affichage numérique SDS3MSJe suis désolée.

SINO SDS2-3MS Machine de fraisage de tour DRO Lire numérique avec affichage numérique à trois coordonnées

Le système de lecture numérique SDS2-3MS SINO Lathe Milling Machine DRO avec affichage SDS3MS est un système de lecture numérique spécialement conçu pour le tour et les machines de fraisage.Il fournit une rétroaction de mesure précise et en temps réel, permettant aux opérateurs de surveiller et de gérer avec précision le processus d'usinage.

Caractéristiques:

Affichage SDS3MS:Le système de lecture numérique SDS3MS dispose d'une interface claire et conviviale conçue pour surveiller les mesures de la machine.il assure un fonctionnement pratique.

Capacité à plusieurs axes:le système SDS2-3MS DRO prend en charge plusieurs axes, facilitant la rétroaction et le contrôle des mesures sur divers mouvements de la machine.Cette polyvalence permet un positionnement précis et un usinage précis sur plusieurs axes simultanément.

Compatibilité avec les tours et les fraiseuses: idéal pour les tours et les fraiseuses, le système DRO est polyvalent et s'intègre parfaitement à différents types d'équipements.Il peut être facilement intégré dans les systèmes de commande de la machine pour un fonctionnement efficace.

Haute précision:Grâce à ses mesures de haute précision, le système de lecture numérique assure un contrôle précis des mouvements de la machine,permettant aux machinistes d'atteindre des tolérances serrées dans les opérations d'usinageCette précision est essentielle pour obtenir des résultats d'usinage optimaux.

Mode de mesure incrémentiel et absolu: Le système SDS2-3MS DRO prend en charge les modes de mesure incrémentiel et absolu, offrant une flexibilité pour divers scénarios d'usinage.Les opérateurs peuvent basculer entre les modes selon les besoins pour répondre à des exigences spécifiques.

Fonctionnalité:

Le système de lecture numérique SDS2-3MS SINO Lathe Milling Machine DRO permet une surveillance et un contrôle précis des mouvements de la machine pendant les opérations de tour et de fraisage.Il offre une rétroaction de mesure en temps réel, permettant aux opérateurs d'effectuer les ajustements et corrections nécessaires pour obtenir des résultats d'usinage précis.

Utilisation:

Le système DRO est largement utilisé dans les opérations d'usinage qui exigent une mesure et un contrôle précis, couvrant les processus de tournage, de fraisage, de forage et de forage.Ses applications s'étendent à diverses industries telles que la métallurgie, le bois, l'automobile et l'aérospatiale.

 Opérations du tour: idéal pour des tâches telles que le tournage, le tournage, le conification, le filetage et le rainurage sur les tours.assurer la précision des résultats d'usinage.

Opérations de fraisage: bien adapté aux tâches de fraisage, y compris le contournement, la fente, le forage et le profilage.permettant aux opérateurs d'obtenir des résultats de fraisage cohérents et précis.

SDS3MS DRO: Cette jauge polyvalente dispose d'un affichage numérique à 3 coordonnées, offrant une polyvalence sur diverses machines-outils.Il peut être facilement configuré en ajustant les paramètres pour répondre à différentes exigences d'usinage.

Paramètres de lecture numérique SINO SDS3MS

1. Plage de tension: AC 85V à 250V, 50Hz à 60Hz
2. Consommation électrique: 15W / 25VA
3. Options de coordonnées: un seul axe (A), deux axes (XY), trois axes (XYZ)
4. Affichage: affichage LED à 7 segments pour les données numériques signées; affichage des symboles à 8 mètres
5. Poids: 2 kg
6. Signaux d'entrée: TTL, EIA-422, signal de sortie du collecteur ouvert; compatible avec les contrôleurs programmables
7. Fréquence du signal d'entrée: > 100 kHz
8. Options de résolution: 10 microns, 5 microns, 2 microns, 1 micron, 0,5 microns

Fonctions de base

Conversion des millimètres en pouces Transformation absolue/relative

Une fonction "R" simple et lisse, la fonction Diviser le périmètre d'un cercle.

Économisez 200 pièces en zéro points, divisez les trous en une ligne oblique.
Calcul mathématique Compensation du diamètre de l'outil
Le processus de béveux n'a pas de localisation

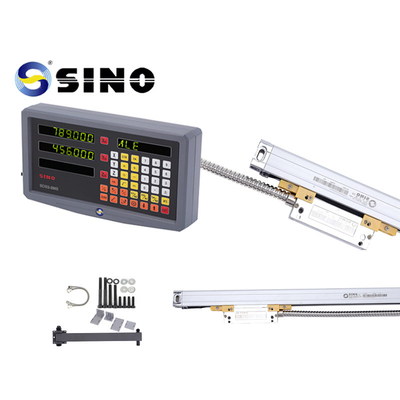

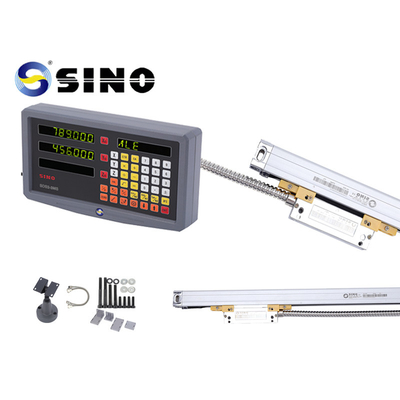

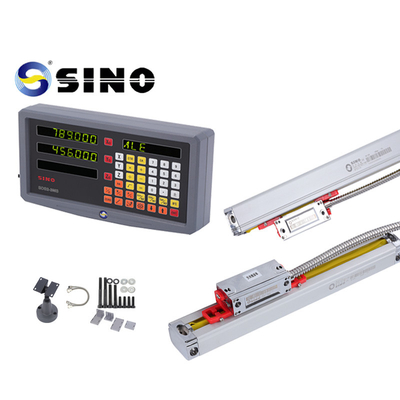

Image/photos du produit:

Le rack sur la photo est optionnel, pas produit standard.
